TeSys Vario Indkapslet Nødafbryder 3Polet 32A 690V IP65 Schneider Electric

Beskrivelse

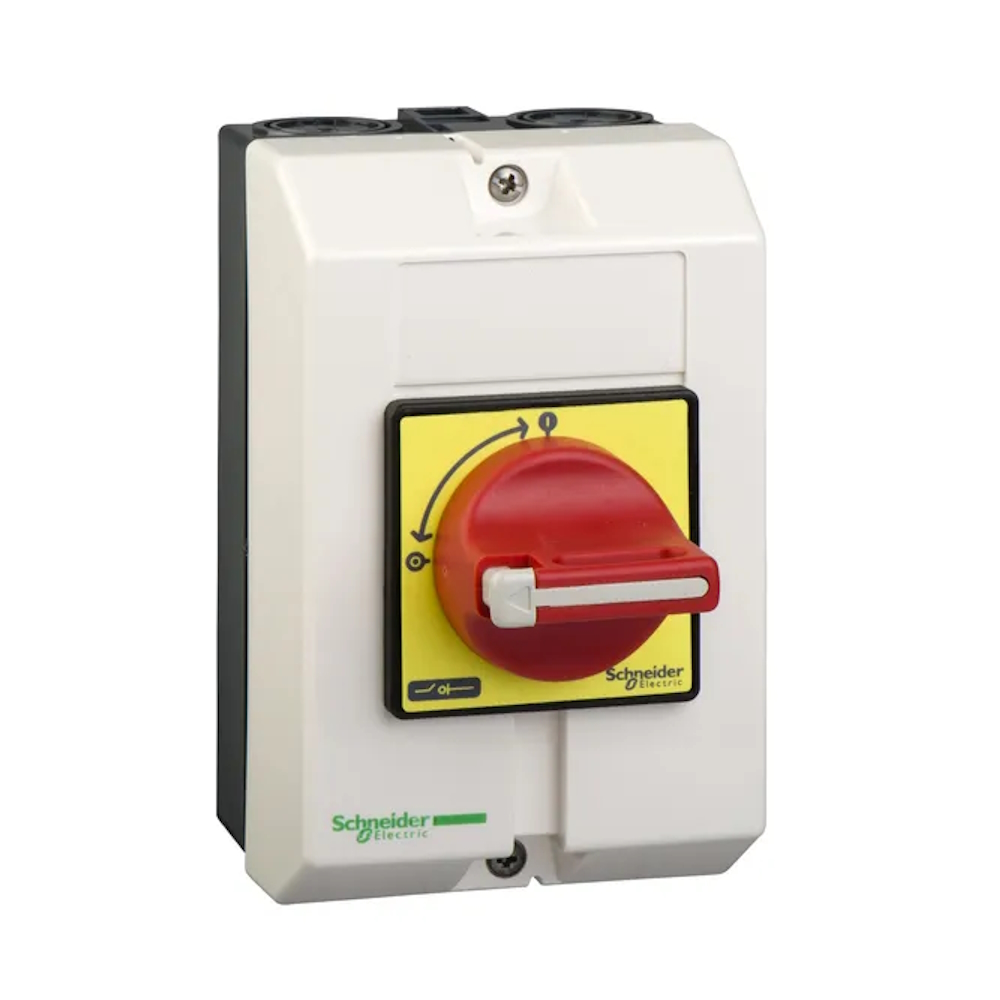

TeSys lukket starter med afbryderkontakt, 3-polet, Ithe 32A 690V, til hoved- og nødstopkobling i motorapplikationer AC-23 op til 15kW/400V. Kapsling, der giver IP65-beskyttelse, udstyret med rødt drejehåndtag og gul frontplade, kan låses (hængelåse medfølger ikke). Den inkluderer et 3-polet Vario-switchhus V2 med 2 mulige tilføjelsesmoduler. Overflademonteringskabinet med skruefastgørelse, 2 knock-outs til kabelforskruninger på top og bund, forsegleligt låg. Den er i overensstemmelse med IEC 60204 og IEC 60947-4-1, Green Premium-kompatibel (RoHS/REACh).

Teknisk Information

• Nominel driftseffekt ved AC-3, 400V: 11kW
• Antal hjælpekontakter som normalt åben kontakt: 0
• Antal hjælpekontakter som normalt lukket kontakt: 0
• Nominel permanent strøm Iu: 32A
• Antal stænger: 3
• Nominel driftsspænding: 690V
• Konditioneret nominel kortslutningsstrøm Iq: 10kA
• Beskyttelsesgrad (IP), forside: IP65
• Antal hjælpekontakter som skiftekontakt: 0
• Antal kontakter: 1
• Aflåselig: Ja
• Motordrev integreret: Nej
• Type elektrisk tilslutning af hovedkredsløb: Skrueforbindelse
• Version som nødstopinstallation: Ja
• Type kontrolelement: Drejeknap
• Version som hovedafbryder: Ja
• Udførelse som sikkerhedsafbryder: Nr
• Udførelse som vedligeholdelses-/serviceafbryder: Nr
• Nominel driftseffekt ved AC-23, 400V: 15kW
• Nominel korttidsmodstå strøm lcw: 0,48kA
• Farvekontrolelement: Rød
• Velegnet til gulvmontage: Nr
• Velegnet til frontmontering 4-hul: Ja
• Velegnet til frontmonteringscenter: Nr
• Velegnet til fordelingstavleinstallation: Nr
• Egnet til mellemmontering: Nr
• Maks. nominel driftsspænding Ue AC: 690V
• Motordrev valgfrit: Nej
• Spændingsudløsning valgfri: Nej
• Enhedskonstruktion: Komplet enhed i hus
• Nominel permanent strøm ved AC-21, 400V: 32A
• Skifteeffekt ved 400V: 18,5kW
• Udgave som omskifter: Nej
• Nominel permanent strøm ved AC-23, 400V: 29A
