NIBE MSR 10-312 Softstartrelæ

Beskrivelse

Original NIBE MSR 10-312 er et pålideligt softstartrelæ, der er udviklet til at optimere kompressordriften i NIBE Fighter jordvarmepumper og luft-til-vand-varmepumper. Ved effektivt at begrænse og dæmpe høje startstrømme, når kompressoren starter, er det elektriske netværk og ejendommens sikringer beskyttet mod overbelastning, mens det mekaniske og elektriske slid på varmepumpekomponenterne reduceres betydeligt.

Funktion og fordele

• Reduceret startstrøm: Dæmper strømstigninger, når kompressoren starter, hvilket modvirker blinkende lys og udløste sikringer i ejendommen.
• Skånsom komponentdrift: En blød ramping af kompressormotoren reducerer mekaniske vibrationer, ryk og momentforstyrrelser.
• Forlænget levetid: Reducerer termisk og elektrisk belastning på kompressorviklinger og relækontakter.

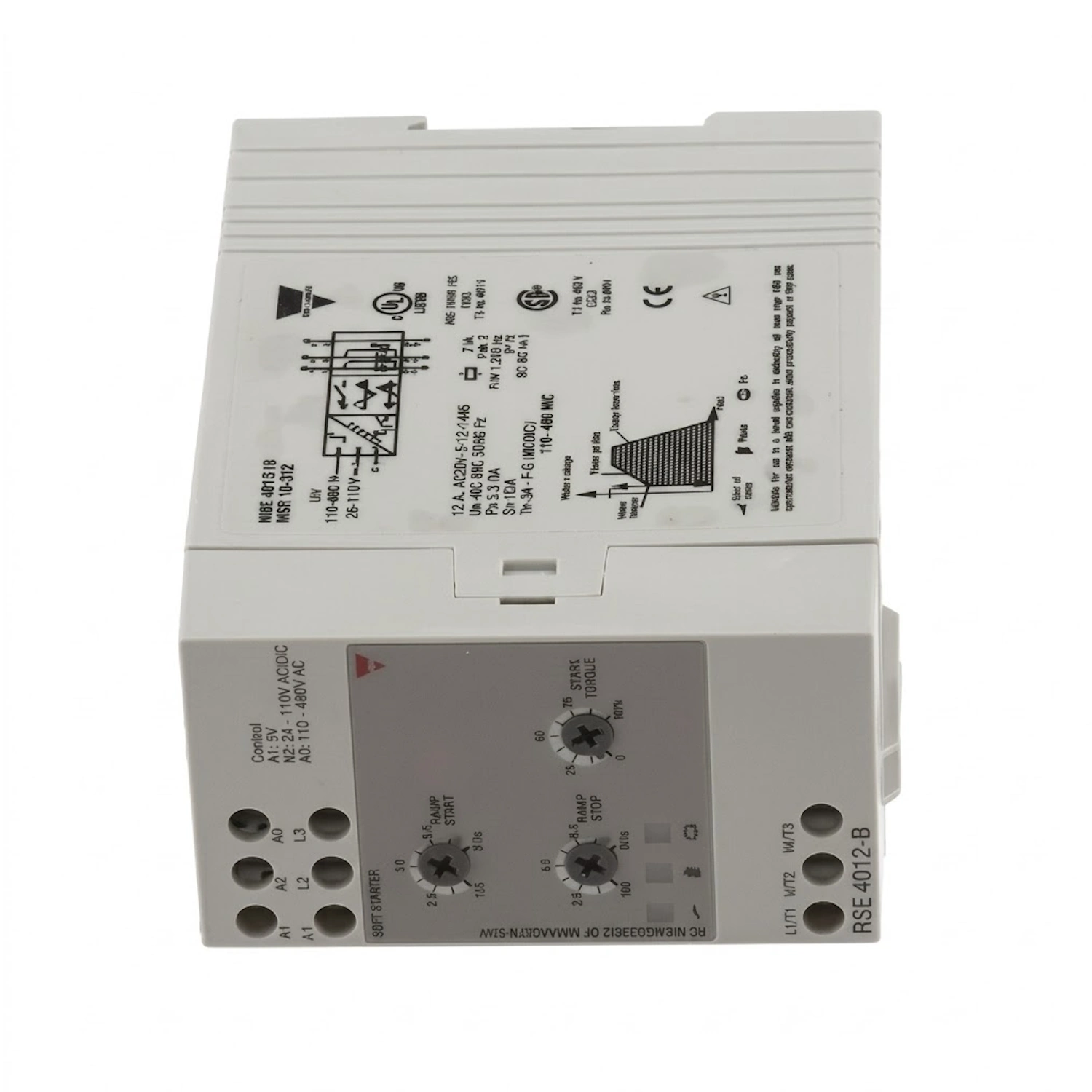

• Indbygget justering: Modulet har integrerede potentiometre på fronten til indstilling af startmoment, startrampe og stoprampe for optimal finjustering.

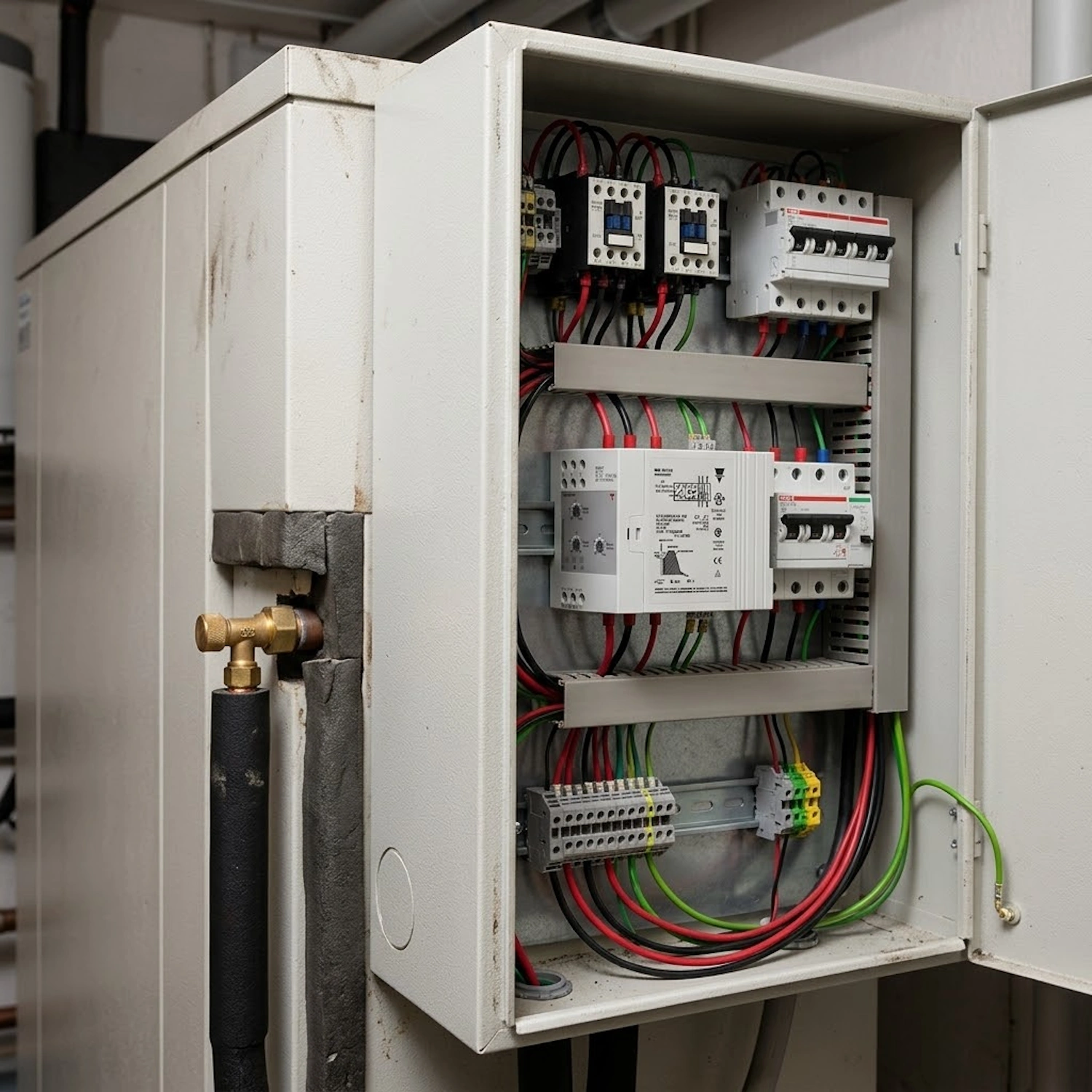

• Standardiseret format: Designet til nem montering på en standard DIN-skinne i varmepumpens elcentral.

Tekniske specifikationer

• Navn: NIBE MSR 10-312
• Enhedstype: Softstarter / Softstarterrelæ
• Kompatible systemer: Jordvarmepumper og luft-til-vand-varmepumper
• Montering: DIN-skinne
• Driftsspænding og -frekvens: 3-faset 400 V AC, 50/60 Hz
• Styrespænding: Multispændingsindgang tilpasset varmepumpens styrekreds
• Indstillinger: Justerbart startmoment og rampetider for start og stop

Kompatibilitet

Softstarterrelæet NIBE MSR 10-312 er beregnet til følgende modeller i NIBE Fighter-serien:

Jordvarmepumper / Fjeldvarmepumper:

• NIBE FIGHTER 1110
• NIBE FIGHTER 1115
• NIBE FIGHTER 1210
• NIBE FIGHTER 1215
• NIBE FIGHTER 1310 (bemærk at der kræves 2 relæer til denne model på grund af dobbelte kompressorer)

Luft-til-vand-varme pumper:

• NIBE FIGHTER 2005 (8 kW, 10 kW, 14 kW)
• NIBE FIGHTER 2010 (6 kW, 8 kW, 12 kW)
• NIBE FIGHTER 2020 (8 kW, 10 kW, 14 kW)

Installation og anbefalinger

Ved udskiftning af softstartrelæet i ældre Fighter-systemer er det vigtigt at kontrollere ledningsføring og tilslutningsterminaler. For NIBE Fighter 1310 fungerer systemet med dobbelte kompressorkredsløb, hvilket betyder, at to relæer er installeret parallelt for at sikre softstart på begge trin. Arbejde i varmepumpens el-rum skal udføres fagligt korrekt med netspændingen afbrudt.
