LK Vandventil 12V G15

Beskrivelse

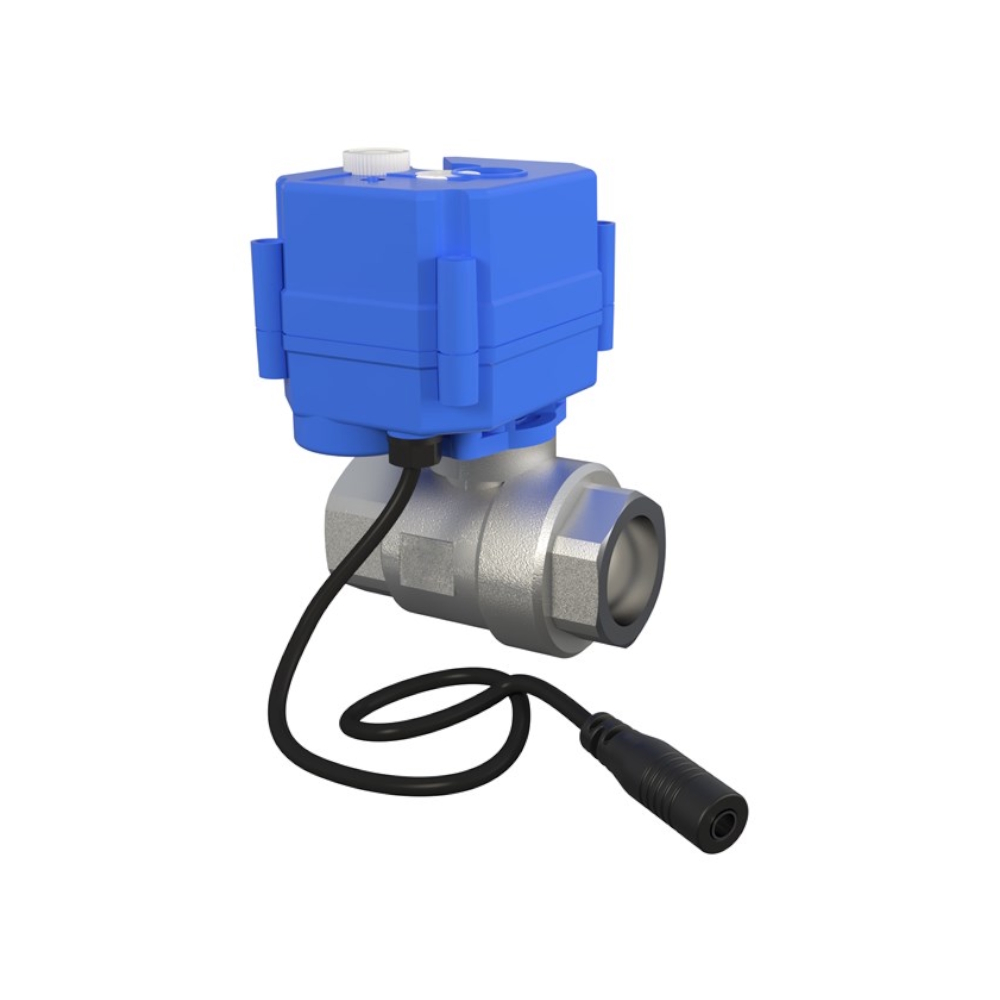

LK Vandventil 12V fås i tre versioner G15, G20 og G25 med indvendigt gevind. Motoren har en knap til nødåbning og en positionsindikator. Åbning 12V DC og lukning sker automatisk i tilfælde af strømsvigt. Ventilen er fremstillet af rustfrit stål SS304. For nem tilslutning fås LK Strømadapter 12V som tilbehør.

Specifikationer

• Dimension: G15
• Kabellængde: 0,8 m
• Tryk/Flow/Temp: maks. arbejdstryk 10 bar
• Effekt/Elektriske data: 12V DC / 5W
• Funktion: Motoriseret afspærringsventil
• Farve: Krom/blå
• Materiale: Rustfrit stål
• Materiale hus/kabinet/ramme: Plast
• Materialekvalitet: Rustfrit stål 304 (1.4301)
• Overfladebeskyttelse hus/kabinet/ramme: Ingen
• Materiale kugletætning: PTFE (polytetrafluorethylen)
• Materiale kugle: Rustfrit stål
• Overfladebeskyttelse kugle: Belagt
• Materiale spindel: Rustfrit stål
• Materiale spindeltætning, primær: EPDM (ethylenpropylengummi)
• Materiale spindeltætning, sekundær: NBR (nitrilgummi)
• Dimension tilslutning 1: Tilslutning 15 (1/2")
• Tilslutning 1: Indvendig gevind G, cylindrisk (ISO 228-1)
• Med tilslutning 1: Nej
• Dimension tilslutning 2: Tilslutning 15 (1/2")
• Tilslutning 2: Indvendig gevind G, cylindrisk (ISO 228-1)
• Med tilslutning 2: Nej
• Tætning: Metaltætning
• Trykklasse: PN 10
• Med afløbsventil: Nej
• Med afløbsmulighed: Nej
• Med kontraventil: Nej
• Med filter: Nej
• Med termometer: Nej
• Model/version: Lige
• Med isolerende skal: Nej
• FM-mærket: Nej
• UL-mærket: Nej
• ULC-mærket: Nej
• LPCB-mærket: Nej
• Brandsikker: Nej
• Maks. differenstryk ved 20°C: 10 bar
• Medietemperatur (kontinuerlig): 0–75 °C
• Medicinsk ren: Nej
• Fedtfri: Nej
• Drift: Elmotor
• Huskonstruktion: 2-delt
• Fuldstrøm: Ja
• VdS-mærket: Nej
• Certificeret i henhold til KIWA [NL]: Nej
• Typegodkendt i henhold til BBR/EKS: Nej
