LK Shuntskab VS2 Prefab 2-12 Kreds Hvid

Beskrivelse

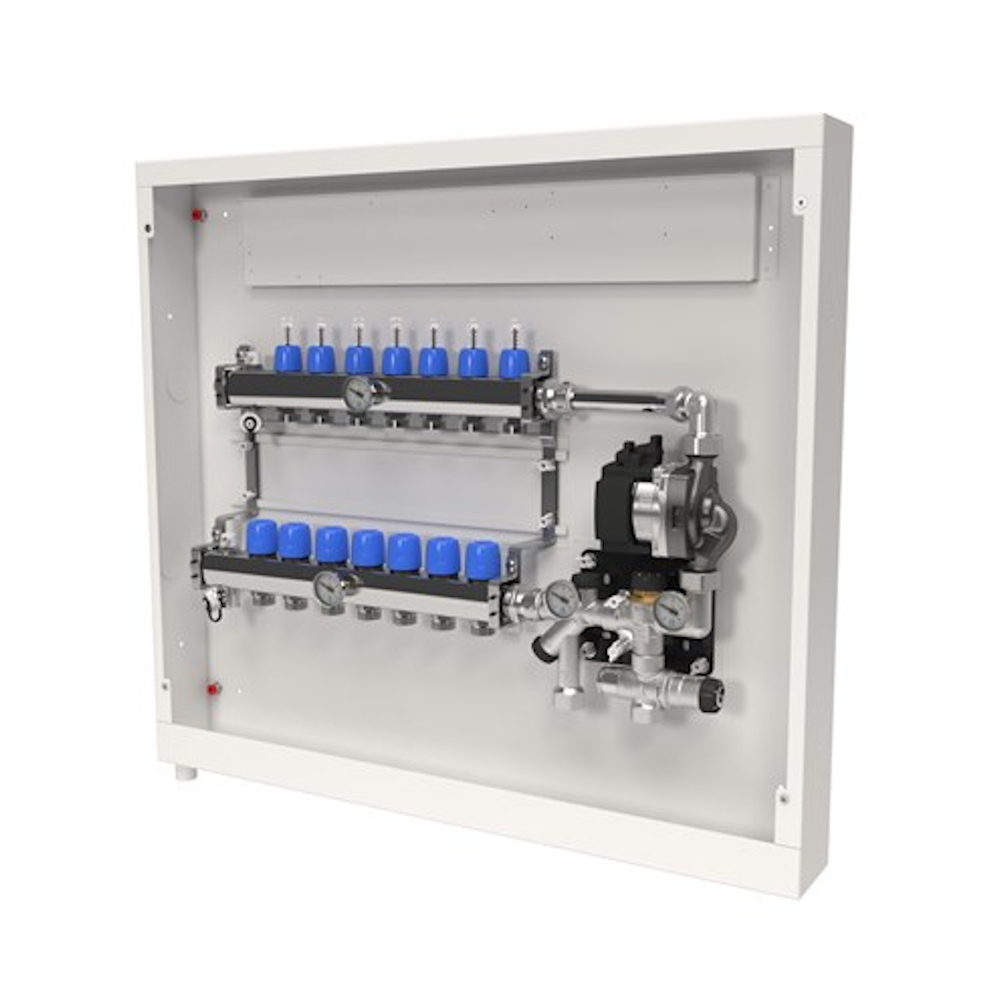

LK Shuntskab VS2 Prefab leveres som en komplet enhed med monteret LK Fordeler Shunt VS2 og LK Varmekredsfordeler RF inklusive koblinger til tilslutning af gulvvarmerør dim 16. Bemærk! Skabet er beregnet til højremontering, dvs. tilslutning til shuntgruppen sker fra højre side af skabet, via skabets bund. Skabet har en tæt bund med gummirørgennemføringer. Skabets bund er udstyret med en afløbsmuffe, hvilket betyder, at eventuelt lækagevand drænes til et inspicerbart sted. Skabet er fremstillet af 1 mm pulverlakeret stålplade, RAL 9016. Skabet er beregnet til montering enten indbygget i væggen eller udvendigt på væggen. Minimum stolpetykkelse for installation er 95 mm.

Der findes forskellige ramme-/dørløsninger til skabet afhængigt af, hvor skabet monteres, og de æstetiske krav. Standardrammen/døren er lavet af pulverlakeret stålplade, RAL 9016. Der findes to typer standardramme/dør afhængigt af, om skabet monteres indvendigt eller udvendigt på en indvendig væg. Ved udvendig montering bør skabet også suppleres med en underlag for at skjule rør mellem skabet og gulvet. Ved montering i rum med et vandtætningslag på væggen bør skabet suppleres med LK Vådzonedør PRESEAL, som tilsluttes væggens vandtætningslag.

For en diskret/skjult montering af LK skabe er det fordelagtigt at bruge LK Gipsdør HIDDEN. For mere information om hver ramme/dør, se produktsortimentet. Skabet leveres med rørgennemføringer, bælgmuffe til afvanding, 1,5 meter tomrør til afvanding, afvandingsbøjning med udløbsplade, kabelgennemføringer til rumstyring, stænkbeskyttelse og monteringsvejledning. Bagsiden af skabet er udstyret med fire præmonterede M8-møtrikker, der kan bruges til fastgørelse til LK Skabsstel, når du ønsker at samle skabet, inden en betonplade støbes.

Specifikationer

• Tryk/Flow/Temp: 6 bar
• Design: Designet til højremontering
• Farve: Hvid, RAL 9016
• Overfladebehandling: Pulverlakering
• Materiale: Stål/messing
• Materiale hus/kabinet/ramme: Stål
• Overfladebeskyttelse hus/kabinet/ramme: Malet
• Farve hus/kabinet/ramme: Hvid
• RAL-nummer hus/kabinet/ramme: 9016
• Med ramme til dør: Nej
• Med dør: Nej
• Med vandtæt bund: Ja
• Med rørgennemføringstætning: Ja
• Med stænkbeskyttelse: Ja
• Med beslag til fordeler: Ja
• Med udløb til lækageindikation: Ja
• Velegnet til indbygget/forsænket montering: Ja
• Velegnet til overflademontering: Ja
• Åbne huller foroven: Nej
• Antal huller foroven: 10
• Åbne huller side: Nej
• Antal huller pr. side: 2
• Åbne huller bund: Ja
• Antal huller bund: 26
• Med præmonteret fordeler: Ja
• Højde: 710 mm
• Dybde: 95 mm

  Producent               Bredde              Antal kredsløb

Varenummer

    2435379                 800 mm                          2

    2435380                 800 mm                          3

    2435381                 800 mm                          4

    2435382                 800 mm                          5

    2435383                 800 mm                          6

    2435384                 800 mm                          7

    2435385                1050 mm                         8

    2435386                1050 mm                         9

    2435387                1050 mm                        10

    2435388                1050 mm                        11

    2435389                1050 mm                        12
