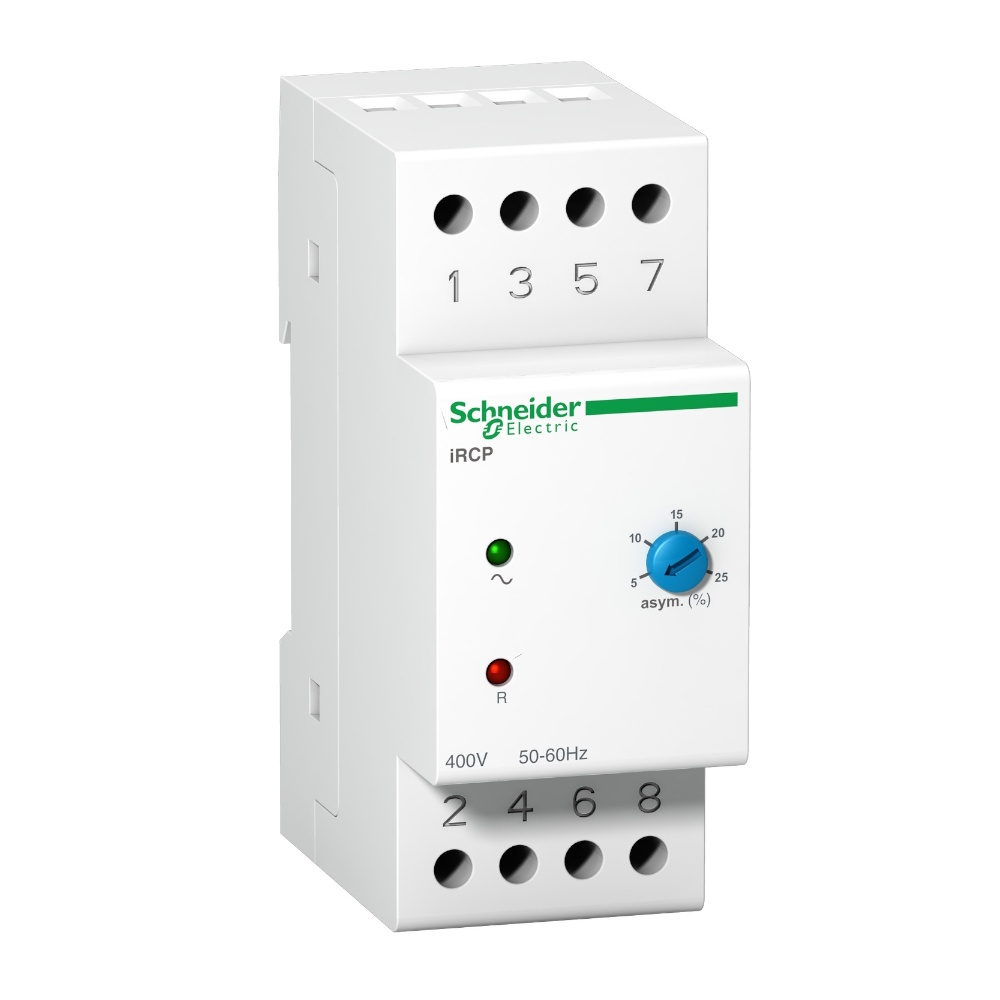

Fasestyringsrelæ Acti 9 iRCP 8A 400V Schneider Electric

Beskrivelse

Dette Acti 9 iRCP er et fasestyringsrelæ. Spændingsmåleområdet er 0,15VAC til 10VAC. Det overvåger faser og spænding på de 3 faser i en 3-faset strømforsyning. Det indikerer også ethvert fasetab eller inversion. Det forsyner 1 fejlsikker skiftekontakt. Parameterindstillingen foretages på frontpanelet ved hjælp af en skruetrækker. Det kan f.eks. bruges til at styre strømforsyningen til en 3-faset motor. Displayets præcision er +/- 10% af fuld skala. Tidsforsinkelsen ved udløsning er 0,3s. Uc-forsyningsspændingen er 400VAC +/- 15%. Driftsfrekvensen er 50Hz eller 60Hz. Udgangsstrømmen ved skiftekontakt er 8A under 250VAC med cos phi lig med 1. På forsiden indikerer en grøn LED spændingstilstedeværelse. Den røde LED indikerer en fejl. Forbruget er 3VA. Den afgivne effekt er 2W. Bredden i 9 mm afstande er 4. Beskyttelsesgraden er IP20. Driftstemperaturen er -5°C til + 55°C. Opbevaringstemperaturen er -40°C til + 80°C.

Teknisk Information

• Spændingsmåleområde: 0,15-10V
• Med aftagelige klemmer: Nej
• Fasefølgeovervågning: Ja
• Fasesvigtsdetektion: Ja
• Funktion underspændingsdetektion: Nej
• Funktion overspændingsdetektion: Nej
• Faseubalanceovervågning: Ja
• Type af elektrisk tilslutning: Skruetilslutning
• Nominel styreforsyningsspænding ved AC 50 Hz: 400V
• Nominel styreforsyningsspænding ved AC 60 Hz: 400V
• Maks. tilladt forsinkelsestid: 0 s
• Min. Justerbar forsinkelse ved aktivering: 0 s
• Maks. tilladt sluk-forsinkelse: 0,3 s
• Min. justerbar sluk-forsinkelse: 0 s
• Spændingstype til aktivering: AC
• Antal kontakter som normalt lukket kontakt: 0
• Antal kontakter som normalt åben kontakt: 0
• Antal kontakter som skiftekontakt: 1

Specifikationer

• Mål (BxHxD): 36x88,1x65mm
