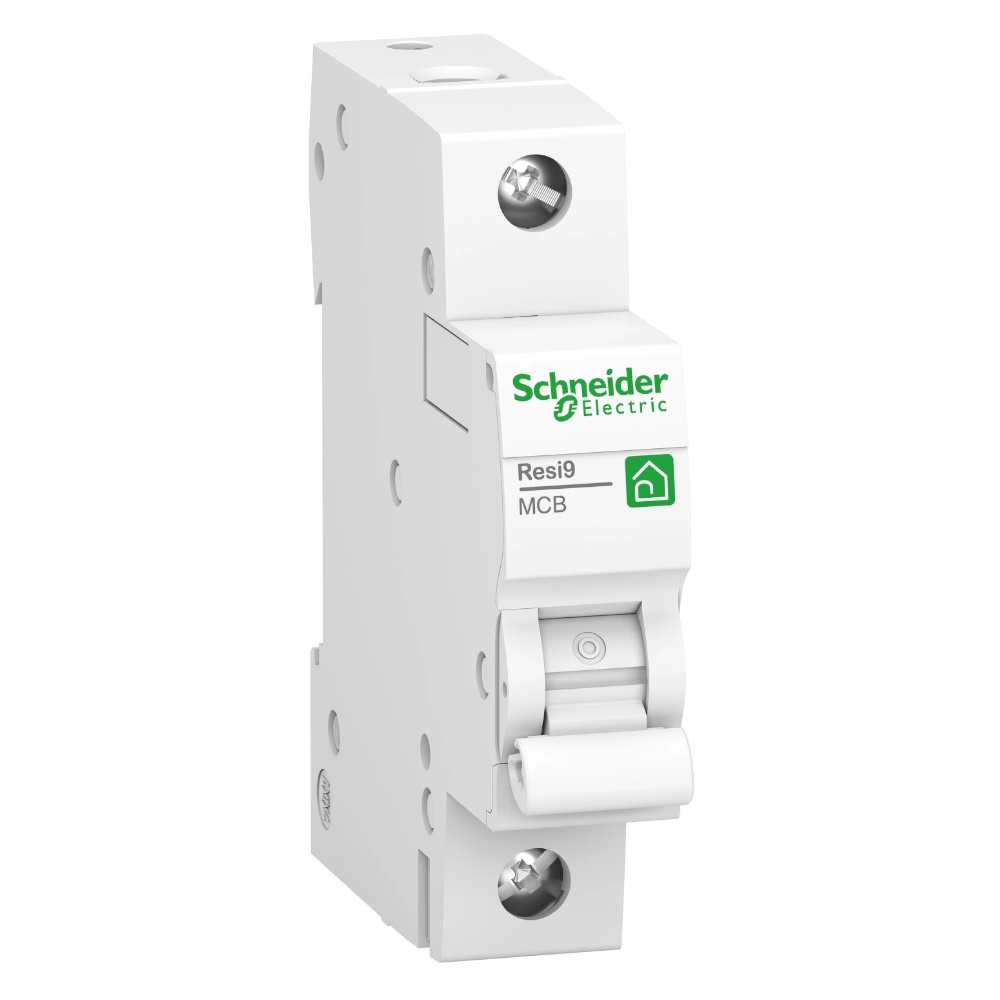

Miniaturafbryder Resi9 XB 1Pol C-Kurve 6kA 20A 230V IP20 Schneider Electric

Beskrivelse

Dette Resi9-produkt er en lavspændingsminiatureafbryder (MCB) fremstillet af 56% genbrugsplast fra hårde hvidevarer. Med genbrugsmaterialer og energieffektivitet sikrer Resi9 planetens og dens ressourcers velbefindende og garanterer datatransparens. Resi9 er også RoHS- og REACH-kompatibel. Det er en 1-polet afbryder med 1 beskyttet pol og med C-karakteristik. Icn-nominel brydekapacitet er op til 6000A ved 230VAC i overensstemmelse med EN/IEC 60898-1-standarden. Denne miniaturafbryder beskytter kredsløbet mod kortslutning og overbelastningsstrøm. Resi9 er af biconnect-typen, hvilket betyder, at den har tilslutninger til både faseskinne og kabler på den ene side. Resi9 er beregnet til beboelses- og kollektive bygninger. Den har en elektrisk levetid på op til 10.000 cyklusser og en mekanisk levetid på op til 20.000 cyklusser. Ue-driftsspændingen er 230VAC, Ui-mærkespændingen er 440VAC. Den er monteret på en DIN-skinne i fordelinger med en standardslids. I henhold til IEC 60529-standarden er kapslingsgraden IP20 og IP40 ved montering i et kabinet. Driftstemperaturen er -25°C til 60°C, og opbevaringstemperaturen er -40°C til 60°C.

Teknisk Information

• Mærkestrøm: 20 A
• Antal poler (i alt): 1
• Udløsningskarakteristik: C
• Mærkespænding: 230 V
• Tilslutningsbart lederareal entrådet: 1 - 25 mm²
• Tilslutningsbart lederareal flertrådet: 1 - 16 mm²
• Antal sikrede poler: 1
• Bredde i antal modulpladser: 1
• Kortslutningsafbrydelsesevne Icn EN 60898 ved 230 V: 6 kA
• Eksplosionssikker: Nej
• Forureningsgrad: 2
• Frekvensområde: 50 - 60 Hz
• Mærkeimpulsbeskyttelsesspænding Uimp: 4 kV
• Installationsdybde: 44 mm
• Indbygning: Nej
• Beskyttelsesklasse (IP): IP20
• Egnet til indbygning: Nej
• Nominel isolationsspænding: 440 V
• Omgivelsestemperatur under drift: -25 - 60 °C
• Overspændingskategori: 3
• Parallelkobling af nulleder: Nej
• Strømbegrænsningsklasse: 3
• Mulige yderligere enheder: Nej

Specifikationer

• Farve: Hvid (RAL9003)
• Mål (BxHxD): 18x85x75 mm
• Materiale i kontakt med fødevarer: Nej
• REACH: Ja
• EF-numre: 231‑100‑4
